hi,

ich denk mal dass die zwei slots "negativ-geregelt" verkabelt sind - macht bei normalen/analogen reglern kein problem, aber die RTR funzen dann nich.

ciao
indy
Signaturen sind doof!

Macbambi

Registrierter Benutzer

Posts: 3,090

Date of registration: Oct 23rd 2005

Location: Emmerich

  • Send private message

202

Friday, August 5th 2011, 7:46am

Heute ist nicht nur Wochenende (zumindest bei uns), sondern Basteltag.
:thumbsup:

Nun habe ich endlich alle Teile beisammen und der Spaß kann beginnen.

Mein erster Regler schraddelt ein wenig.
Mal sehen, ob ich das mit den vorgeschriebenen Schrauben besser hin bekomme.


.
.
.


Macbambi

Registrierter Benutzer

Posts: 3,090

Date of registration: Oct 23rd 2005

Location: Emmerich

  • Send private message

203

Friday, August 5th 2011, 1:24pm

Kurze Zwischenfrage:
Im ersten Erklärungsbeitrag steht noch ein Link, der den Einbau der Bremsschlatung beschreiben soll.

Dort ist aber keine Beschreibung (mehr) verlinkt.


Wie und was muss ich wo anlöten, damit ich meine Bremse regeln kann?
.
.
.


indyslot

Registrierter Benutzer

  • "indyslot" started this thread

Posts: 9,357

Date of registration: Mar 19th 2004

Location: Duisburg

  • Send private message

204

Friday, August 5th 2011, 2:16pm

wo? was? weiß und find nich was du meinst.

bis denn
indy
Signaturen sind doof!

Renner

Registrierter Benutzer

Posts: 1,977

Date of registration: Jul 22nd 2007

Location: Werra-Meißner-Kreis

  • Send private message

205

Friday, August 5th 2011, 2:38pm

Dort ist aber keine Beschreibung (mehr) verlinkt.

Gucke mal hier

Viel Spaß!
8o Immer schön im Slot bleiben 8o

Macbambi

Registrierter Benutzer

Posts: 3,090

Date of registration: Oct 23rd 2005

Location: Emmerich

  • Send private message

206

Friday, August 5th 2011, 3:20pm

wo? was? weiß und find nich was du meinst.

bis denn
indy
Hier unter dem letzten Bild.
Dort ist aber keine Beschreibung (mehr) verlinkt.

Gucke mal hier

Viel Spaß!
Genau das war, was ich gesucht hatte.
Nur sieht man nicht genau, wo welches Kabel hingehört.
(Ich habe keinen VPS)


Sorry, dass ich so nervig bin, aber wenn ich hier Mist baue, dauert es Wochen, bis ich Ersatzteile bekomme.
;)
.
.
.

This post has been edited 1 times, last edit by "Macbambi" (Aug 5th 2011, 3:27pm)


indyslot

Registrierter Benutzer

  • "indyslot" started this thread

Posts: 9,357

Date of registration: Mar 19th 2004

Location: Duisburg

  • Send private message

207

Friday, August 5th 2011, 3:33pm

hi,

der link vom renner stimmt - hier solls hingehen mehr nich.

grüsse
indy
Signaturen sind doof!

Macbambi

Registrierter Benutzer

Posts: 3,090

Date of registration: Oct 23rd 2005

Location: Emmerich

  • Send private message

208

Sunday, August 7th 2011, 4:33pm

Hi,

nun bin auch ich endlich fertig geworden. ;-)

Kurze Erklärung, warum ich noch mal nachgefragt hatte:
Mein erster Regler war defekt, denn er lief nur auf Vollgas und wurde heiß.
Ich hatte wieder und wieder nach dem Fehler gesucht und ihn nicht gefunden.
Dann habe ich einen weiteren Regler gelötet, der perfekt lief.
Die nächsten zwei ebenfalls.

Es hat dann noch mal geschlagene 2 Stunden gedauert,
bis ich den Fehler am defekten Drücker gefunden hatte.
Rainer hatte eine kleine Lötbrücke bei der Fertigung gebaut.
Kann passieren, nicht weiter schlimm.
Kaum war diese entfernt, lief auch der letzte Regler wie er soll.

Somit ist ein weiterer Mosaikstein meiner neuen Mobilbahn komplett.
Heute kam dann auch ein weiteres Paket von Reichelt an, in dem
das Installationsmaterial für den Bahnstrom lag.
Wenn alles gut läuft kann ich nachher noch eine Runde drehen.

Gruß aus dem sonnigen Kabul
.
.
.


indyslot

Registrierter Benutzer

  • "indyslot" started this thread

Posts: 9,357

Date of registration: Mar 19th 2004

Location: Duisburg

  • Send private message

209

Monday, October 24th 2011, 9:15pm

hi,

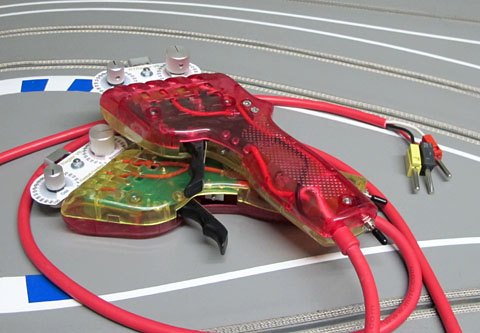

hier meine letzten RTRs:



die zwei regler haben jetz eine umbauzeit von knapp 3 monaten gefordert - endlich sind sie fertig.

nach jetz 16 oder 18 umgebauten reglern habe ich endgültig keinen schnief mehr - bitte besitzt die höfflichkeit und fragt mich nich mehr - danke.

grüsse
indy
Signaturen sind doof!

JuCar

Unregistered

210

Monday, October 24th 2011, 9:50pm

Hallo Heiko,
was lange währt.... VIELEN DANK!!! ;)

JuanWayne

Registrierter Benutzer

Posts: 1,224

Date of registration: Jun 11th 2006

Location: Sonnendeck

  • Send private message

211

Monday, October 24th 2011, 9:52pm

Hi,

gibt es das Photo auch in einer jugendfreien Version? :search:

Noch ein paar Buchstaben drauf und ich würde eine :cgold vergeben! Vielen Dank für deine Mühen. Dafür lass' ich dich auch beim Tipp-Kick gewinnen. :spiteful:

:closed:
stay cool, but don't freeze!
Jens

Go hard or go home!

Schüszel

Registrierter Benutzer

Posts: 847

Date of registration: Mar 6th 2010

Location: Hamburg

  • Send private message

212

Sunday, January 8th 2012, 5:51pm

VPS-Break

Moinsens,

hat jemand schon die VPS-Break für den RTR verbaut?

Ich habe das Problem, das zwar die LED des VPS leuchtet, aber die Bremse, ob auf null oder hundert, keine Unterschiede in der Wirkung zeigt. Evtl. habe ich den Anschluss, den Rainer auf diesem Bild



mit "Ausgang Minus, zum Anschluss Bremse auf der Platine" bezeichnet, falsch auf der Platine angeschlossen. Ich habe den Ausgang mit dem in der "normalen" Umbauanleitung des RTR für das Bremspoti bezeichneten Kontakt auf der Platine verbunden.

Kann mir jemand helfen?
Viele Grüße,

Jan



********** Racen in Hamburgs Gemüsegarten **********

3. Hamburger Racedays vom 22. bis 24. Juni 2012
Die große Carrera GO!!! F1 Meisterschaft * DTM Forum Race Series
***************************************************************

This post has been edited 1 times, last edit by "Schüszel" (Jan 8th 2012, 9:32pm)


Schüszel

Registrierter Benutzer

Posts: 847

Date of registration: Mar 6th 2010

Location: Hamburg

  • Send private message

213

Sunday, January 8th 2012, 9:44pm

Ich habe den Ausgang mit dem in der "normalen" Umbauanleitung des RTR für das Bremspoti bezeichneten Kontakt auf der Platine verbunden.

Und da liegt wohl auch der Fehler. Nicht die RTR-Platine war gemeint, sondern die MRRC-Platine. So könnte sich auch ein Bild deuten lassen, das ich von Rainer bekommen habe. Dort ist es allerdings nicht eindeutig zu identifizieren, und das Bild lässt sich nicht vergrößern.
Viele Grüße,

Jan



********** Racen in Hamburgs Gemüsegarten **********

3. Hamburger Racedays vom 22. bis 24. Juni 2012
Die große Carrera GO!!! F1 Meisterschaft * DTM Forum Race Series
***************************************************************


Schüszel

Registrierter Benutzer

Posts: 847

Date of registration: Mar 6th 2010

Location: Hamburg

  • Send private message

214

Sunday, January 8th 2012, 10:25pm

Nicht die RTR-Platine war gemeint, sondern die MRRC-Platine.

Und genauso war es auch. Hab's gerade umgelötet, jetzt funktioniert die Bremse. Leider invers zur aufgedruckten Skala, dh auf Stellung "0" ist volle Bremse, auf Stellung "100" ist keine Bremse. Außerdem "überdreht" das neue Poti, dh es dreht über die Skala hinaus.
Viele Grüße,

Jan



********** Racen in Hamburgs Gemüsegarten **********

3. Hamburger Racedays vom 22. bis 24. Juni 2012
Die große Carrera GO!!! F1 Meisterschaft * DTM Forum Race Series
***************************************************************


Renner

Registrierter Benutzer

Posts: 1,977

Date of registration: Jul 22nd 2007

Location: Werra-Meißner-Kreis

  • Send private message

215

Sunday, January 8th 2012, 10:33pm

Leider invers zur aufgedruckten Skala, dh auf Stellung "0" ist volle Bremse, auf Stellung "100" ist keine Bremse. Außerdem "überdreht" das neue Poti, dh es dreht über die Skala hinaus.

Obwohl ich den RTR bisher auch sehr gut fand, klingt das nicht wirklich durchdacht.
8o Immer schön im Slot bleiben 8o

Schüszel

Registrierter Benutzer

Posts: 847

Date of registration: Mar 6th 2010

Location: Hamburg

  • Send private message

216

Sunday, January 8th 2012, 10:40pm

Ich werd mir halt 'ne neue Skala drucken, die das korrigiert. Am besten mit 'nem Stick'n'Lift-Etikett, das sich später rückstandsfrei entfernen lässt.
Viele Grüße,

Jan



********** Racen in Hamburgs Gemüsegarten **********

3. Hamburger Racedays vom 22. bis 24. Juni 2012
Die große Carrera GO!!! F1 Meisterschaft * DTM Forum Race Series
***************************************************************


Topsurfer

Registrierter Benutzer

Posts: 3,143

Date of registration: Nov 3rd 2004

Location: Frankfurt/M.

  • Send private message

217

Monday, January 9th 2012, 8:42am

Leider invers zur aufgedruckten Skala, dh auf Stellung "0" ist volle Bremse, auf Stellung "100" ist keine Bremse.

Sollte durch umlöten der Anschlüsse am Poti zu lösen sein, einfach die äußeren Kabel am Poti vertauschen.
Viele Grüße,
Martin
3x3 +4 +2x4

Sex ist besser als fünf: 6. Rhein-Hessen-Slot Treffen in Weiler 2012 vom 14.9. bis 16.9.

Meine Go-Seiten

My Videos:
DiTech Sliding | OnBoard Camera | WR Movie

Schüszel

Registrierter Benutzer

Posts: 847

Date of registration: Mar 6th 2010

Location: Hamburg

  • Send private message

218

Thursday, March 29th 2012, 10:06pm

Moinsens,

aus Langeweile ;) bin ich mal wieder in'n Keller zum Basteln. Ich hatte mir jüngst bei Rainer zwei Messinghebel und ein Set RTR V7 mit VPS-Break gekauft. Heute abend war ein Messinghebel dran. Denn ein RTR, den ich hier liegen hatte, war nicht zu gebrauchen, weil ich den Trigger nicht sauber auf die Platine bekommen habe: entweder hat der Trigger auf der Platine geschrubbt wie 'ne Drahtbürste, oder er hat sich von der Platine abgehoben und nix ging. :(

Rainer bietet auf seiner Webseite eine Anleitung zum Umbau auf den Messinghebel an, an die ich mich auch gehalten haben. Gleich zu Anfang soll ein Loch der RTR-Platine um einige mm aufgebohrt werden, weil sonst der Trigger den Vollgaskontakt nicht erreicht. Freihändig geht das bei mir nicht. Aber ich hab ja jetzt 'nen Proxxon mit Bohrständer. ;) Dann geht das ziemlich problemlos.

Anschließend habe ich an dieser Stelle gegrübelt:
Wenn der Trigger auf der Achse montiert ist, soll von oben eine große Scheibe und die Sicherungsmutter montiert werden. Nur war bei mir die Sicherungsmutter schon fest, als sie noch ein bis zwei mm von den Messinglagern des Triggers entfernt war. Ich gekämpft, getan und gemacht, aber die Sicherungsmutter wollte nicht näher an die Lager ran. Dann habe ich die Sicherungsmutter noch mal abgedreht, den Trigger demontiert und mir das ganze noch mal näher angesehen. Und siehe da: die Achse, auf die der Trigger geschoben wird, ragt eben diese ein bis zwei mm aus den Lagern heraus. Abfeilen oder abschleifen wollte ich die nun aber nicht. Also habe ich zwei 3mm-Unterlegscheiben hergenommen und draufgesteckt. Die von Rainer vorgesehene Scheibe habe ich weggelassen. Nun ging die Sicherungsmutter bis auf Anschlag an die Messinglager des Triggers. Dann habe ich noch das Spiel reduziert, so dass der Trigger trotzdem noch butterweich über die Platine läuft. Super!

Und wenn es den Messinghebel jetzt auch noch in der Zwei-Finger-Version gäbe, wäre das das Non-Plus-Ultra. Ich muss mich jetzt erst ein mal an den kürzeren Trigger gewöhnen. Und bei Gelegenheit brauch ich für diesen Regler noch 'ne weichere Feder.
